BRUGG CALPEX UNO — rura preizolowana PN6
BRUGG CALPEX UNO — rura preizolowana PN6

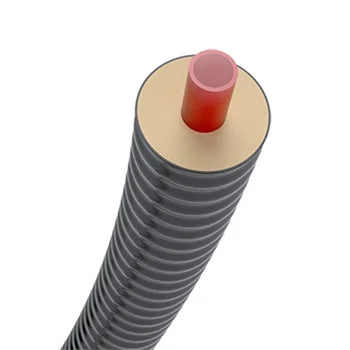

CALPEX UNO — zastosowanie i budowa
CALPEX UNO to rura preizolowana z jednym przewodem PEXa i izolacją PUR, przeznaczona w oferowanej klasie 6 bar do instalacji grzewczych i niskoparametrowych sieci cieplnych. Dostępne w sklepie średnice przewodu od 25 do 160 mm pozwalają dobrać przekrój do wymaganej hydrauliki. Wersje zwijane oraz wariant 160/250 w sztangach mają różne zasady prowadzenia trasy.
Parametry systemu
| Parametr | Wartość |
|---|---|
| Układ przewodów | 1 przewód |
| Materiał przewodu | PEXa z barierą antydyfuzyjną EVOH |
| Izolacja | Pianka poliuretanowa PUR |
| Klasa przewodu | 6 bar, SDR 11 |
| Przewodność cieplna izolacji przy 50 °C | CALPEX giętki 6 bar: ≤ 0,0199 W/(m·K); sztywny 160/250: ≤ 0,0260 W/(m·K) |
| Maksymalna temperatura ciągłej pracy | 80 °C |
| Maksymalna dopuszczalna temperatura pracy | 95 °C, z uwzględnieniem warunków czasu pracy wg producenta |
| Dopuszczalne ciśnienie przy 90 °C | 6 bar |
| Jednostka zakupu | 1 metr |
| Długość pełnego kręgu magazynowego | Nie jest stała; poniżej podajemy katalogowe maksymalne długości zwoju |
Temperaturę i ciśnienie należy rozpatrywać łącznie, zgodnie z kartą dopuszczalnych parametrów pracy producenta (CPX 1.110). Parametr 95 °C nie oznacza dopuszczenia do stałej pracy przez cały okres eksploatacji w tej temperaturze.
Długość zwoju / kręgu według katalogu
Podane wartości to maksymalne długości zwoju, a nie gwarantowana długość każdego pełnego kręgu magazynowego. Długość zamawianego odcinka wybierasz ilością w koszyku.
| Wymiar w sklepie | Numer katalogowy | Maks. długość zwoju Jumbo | Maks. długość zwoju Maxi |
|---|---|---|---|
| 25x2,3 / 76 | 1007296 | 700 m | 1000 m |
| 32x2,9 / 76 | 1007297 | 700 m | 1000 m |
| 40x3,7 / 91 | 1007299 | 450 m | 715 m |
| 50x4,6 / 111 | 1007301 | 300 m | 450 m |
| 63x5,8 / 126 | 1007303 | 192 m | 291 m |
| 75x6,8 / 142 | 1007304 | 160 m | 260 m |
| 90x8,2 / 162 | 1007305 | 92 m | 149 m |
| 110x10 / 162 | 1007306 | 92 m | 149 m |
| 125x11,4 / 182 | 1007308 | 52 m | 86 m |
| 140x12,7 / 202 | 1007318 | 46 m | 80 m |
| 160x14,6 / 250 | 1007309 | Nie dotyczy — sztanga 12 m | Nie dotyczy — sztanga 12 m |
Katalogowe gabaryty zwojów CALPEX: Jumbo — średnica zewnętrzna 2800 mm i szerokość 800 mm; Maxi — średnica zewnętrzna 2800 mm i szerokość 1200 mm. Większe długości producent przewiduje na zapytanie, również z dostawą na bębnach. Wymiary pakowania nie określają ceny transportu zwrotnego.
Wyjątek: CALPEX UNO 160 × 14,6 / 250 jest opisany w katalogu jako rura dostarczana w sztangach 12 m, a nie w zwoju. Nie można obiecać pojedynczego elastycznego odcinka dłuższego niż 12 m dla tego wariantu.
Parametry poszczególnych wymiarów
| Wymiar w sklepie | DN przewodu / przewodów | Płaszcz D × s1 [mm] | Min. promień gięcia [m] | Masa [kg/m] |
|---|---|---|---|---|
| 25x2,3 / 76 | 20 | 78 × 1,9 | 0,45 | 0,90 |
| 32x2,9 / 76 | 25 | 78 × 1,9 | 0,50 | 1,00 |
| 40x3,7 / 91 | 32 | 93 × 2,1 | 0,55 | 1,40 |
| 50x4,6 / 111 | 40 | 113 × 2,3 | 0,60 | 1,97 |
| 63x5,8 / 126 | 50 | 128 × 2,7 | 0,65 | 2,60 |
| 75x6,8 / 142 | 65 | 143 × 2,9 | 0,70 | 3,39 |
| 90x8,2 / 162 | 80 | 163 × 3,2 | 1,00 | 4,56 |
| 110x10 / 162 | 100 | 163 × 3,2 | 1,10 | 5,70 |
| 125x11,4 / 182 | 125 | 183 × 3,3 | 1,30 | 7,20 |
| 140x12,7 / 202 | 125 | 202 × 3,3 | 1,40 | 8,40 |
| 160x14,6 / 250 | 150 | 250 × 3,9 | Nie dotyczy — rura w sztangach | 11,80 |
Promień gięcia jest promieniem, nie średnicą łuku. Dane wymiarowe pochodzą z karty CPX 1.115; symbol handlowy płaszcza może różnić się od wymiaru D z tabeli.
Jak kupić i jak otrzymasz zamówienie
Cena brutto za 1 metr. Ilość 1 w koszyku = 1 m rury. Dla wariantów zwijanych przygotujemy odcinek o długości wskazanej ilością w koszyku, w granicach technicznych długości dostawy: np. ilość 12 oznacza odcinek 12 m. CALPEX UNO 160/250 występuje w sztangach 12 m; większa łączna ilość tego wariantu wymaga kilku odcinków. Nie trzeba podawać długości w uwagach ani uzgadniać cięcia przed zakupem.
Dostawa na terenie Polski: 360 zł brutto dla zamówienia zawierającego wyłącznie rury, niezależnie od ilości. W zamówieniu z rurami i akcesoriami łączna dostawa wynosi 385 zł brutto (360 zł za rury + 25 zł za akcesoria). Dostarczamy opłacone zamówienie do 5 dni roboczych. Nie oferujemy odbioru osobistego.
Rura cięta na długość określoną w Twoim zamówieniu jest przygotowywana według indywidualnej specyfikacji i nie podlega odstąpieniu od umowy bez podania przyczyny. Nie ogranicza to praw do reklamacji towaru niezgodnego z umową.
Dobór średnicy i zgodności złączek: 574 400 222 lub biuro@aqua-space.pl. Nie podajemy stanów magazynowych ani terminu dostawy bez potwierdzenia.
Najczęstsze pytania
Czy CALPEX UNO 160/250 jest rurą zwijaną?
W przekazanym katalogu ten wariant występuje w sztangach 12 m z płaszczem PE-HD. Nie ma dla niego długości pełnego kręgu ani minimalnego promienia gięcia właściwego dla rur zwijanych.
Jak zamówić potrzebną długość?
Dla rury sprzedawanej na metry ilość 1 w koszyku oznacza 1 m. Ilość 12 oznacza odcinek 12 m wybranego wariantu. Nie musisz wpisywać długości w uwagach ani uzgadniać cięcia. Długość jednego odcinka podlega ograniczeniom technicznym danego wariantu.
Czy maksymalna długość zwoju to długość każdego pełnego kręgu?
Nie. Katalog podaje maksymalną długość zwoju dla danego wymiaru i sposobu pakowania. Nie potwierdza, że każdy dostępny krąg magazynowy ma właśnie tyle metrów. Faktyczna długość nieciętego kręgu musi wynikać ze specyfikacji dostawy; zakup na metry pozostaje zakupem odcinka według ilości w koszyku.
Czym różni się wymiar przewodu od DN i wymiaru płaszcza?
Zapis np. 32 × 2,9 oznacza średnicę zewnętrzną i grubość ścianki przewodu PEXa w mm. DN jest średnicą nominalną, a liczba po ukośniku identyfikuje wielkość płaszcza systemu. Dokładny wymiar D × s1 płaszcza podajemy osobno zgodnie z tabelą producenta.
Czy wystarczy dobrać rurę do mocy pompy ciepła?
Dobór wymaga również przepływu, długości trasy, temperatur, dostępnego sprężu i dopuszczalnego spadku ciśnienia. Sama moc urządzenia lub średnica gwintu nie wystarczają do prawidłowego wyboru rury.
Czy można zwrócić rurę ciętą według zamówienia?
Odcinek przygotowany według indywidualnej długości z zamówienia nie podlega odstąpieniu od umowy bez podania przyczyny. Nie ogranicza to praw do reklamacji towaru niezgodnego z umową.
Porównaj FLEXSTAR i CALPEX oraz sprawdź FAQ →
Źródło parametrów: katalog projektowy BRUGG CALPEX, karty CPX 1.100, 1.105, 1.106, 1.110 i 1.115, wydanie 12.2020. Dane katalogowe nie są potwierdzeniem stanu magazynowego ani długości konkretnego nieciętego kręgu.
Dobierz do wybranej rury
Złączki dobieramy do przewodu PEX, a zakończenia do układu przewodów i płaszcza. Alternatywny system wymaga sprawdzenia warunków pracy i montażu.
Wybrany wymiar: 25x2,3 / 76
