CALPEX QUADRIGA — zastosowanie i budowa

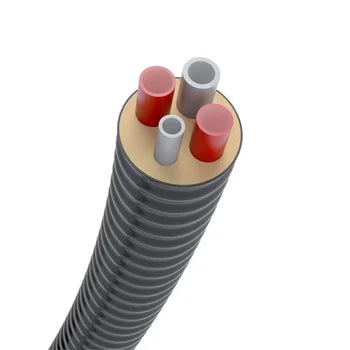

CALPEX QUADRIGA mieści cztery przewody w jednym płaszczu: dwa do zasilania i powrotu ogrzewania oraz dwa do ciepłej wody użytkowej i cyrkulacji. Oferowany układ H32+32 / S25+20 / 142 łączy obieg grzewczy klasy 6 bar z obiegami sanitarnymi klasy 10 bar; klas nie wolno stosować zamiennie.
Parametry systemu
| Parametr | Wartość |
|---|---|
| Układ przewodów | 4 przewody: 2 grzewcze i 2 sanitarne |
| Przewody PEXa H / S | H: 2 × (32 × 2,9 mm); S: 25 × 3,5 mm + 20 × 2,8 mm |
| Materiał przewodu | PEXa z barierą antydyfuzyjną EVOH |
| Izolacja | Pianka poliuretanowa PUR |
| Klasa przewodu | H: 6 bar / SDR 11; S: 10 bar / SDR 7,4 |
| Przewodność cieplna izolacji przy 50 °C | QUADRIGA: 0,0234 W/(m·K), wg założeń obliczeń producenta |
| Maksymalna temperatura ciągłej pracy | 80 °C |
| Maksymalna dopuszczalna temperatura pracy | 95 °C, z uwzględnieniem warunków czasu pracy wg producenta |
| Dopuszczalne ciśnienie przy 90 °C | H: 6 bar; S: 10 bar |
| Jednostka zakupu | 1 metr |
| Długość pełnego kręgu magazynowego | Nie jest stała; poniżej podajemy katalogowe maksymalne długości zwoju |
Temperaturę i ciśnienie należy rozpatrywać łącznie, zgodnie z kartą dopuszczalnych parametrów pracy producenta (CPX 1.110). Parametr 95 °C nie oznacza dopuszczenia do stałej pracy przez cały okres eksploatacji w tej temperaturze.
Długość zwoju / kręgu według katalogu
Podane wartości to maksymalne długości zwoju, a nie gwarantowana długość każdego pełnego kręgu magazynowego. Długość zamawianego odcinka wybierasz ilością w koszyku.
| Wymiar w sklepie | Numer katalogowy | Maks. długość zwoju Jumbo | Maks. długość zwoju Maxi |
|---|---|---|---|
| (32+32, 25+20) / 142 | 1083708 | 110 m | 180 m |
Katalogowe gabaryty zwojów CALPEX: Jumbo — średnica zewnętrzna 2800 mm i szerokość 800 mm; Maxi — średnica zewnętrzna 2800 mm i szerokość 1200 mm. Większe długości producent przewiduje na zapytanie, również z dostawą na bębnach. Wymiary pakowania nie określają ceny transportu zwrotnego.
Parametry poszczególnych wymiarów
| Wymiar w sklepie | DN przewodu / przewodów | Płaszcz D × s1 [mm] | Min. promień gięcia [m] | Masa [kg/m] |
|---|---|---|---|---|
| (32+32, 25+20) / 142 | 25 + 25 + 20 + 16 | 143 × 3,0 | 0,70 | 3,39 |
Promień gięcia jest promieniem, nie średnicą łuku. Dane wymiarowe pochodzą z karty CPX 1.125; symbol handlowy płaszcza może różnić się od wymiaru D z tabeli.
Jak kupić i jak otrzymasz zamówienie
Cena brutto za 1 metr. Ilość 1 w koszyku = 1 m rury. Dla każdego wybranego wariantu przygotujemy jeden odcinek o długości wskazanej ilością w koszyku: np. ilość 12 oznacza odcinek 12 m. Nie trzeba podawać długości w uwagach ani uzgadniać cięcia przed zakupem.
Dostawa na terenie Polski: 360 zł brutto dla zamówienia zawierającego wyłącznie rury, niezależnie od ilości. W zamówieniu z rurami i akcesoriami łączna dostawa wynosi 385 zł brutto (360 zł za rury + 25 zł za akcesoria). Dostarczamy opłacone zamówienie do 5 dni roboczych. Nie oferujemy odbioru osobistego.
Rura cięta na długość określoną w Twoim zamówieniu jest przygotowywana według indywidualnej specyfikacji i nie podlega odstąpieniu od umowy bez podania przyczyny. Nie ogranicza to praw do reklamacji towaru niezgodnego z umową.
Dobór średnicy i zgodności złączek: 574 400 222 lub biuro@aqua-space.pl. Nie podajemy stanów magazynowych ani terminu dostawy bez potwierdzenia.
Najczęstsze pytania
Czy oznaczenie 6/10 bar dotyczy wszystkich czterech przewodów?
Nie. Dwa przewody H 32 × 2,9 mm służą do ogrzewania i mają klasę 6 bar. Przewody S 25 × 3,5 mm oraz 20 × 2,8 mm mają klasę 10 bar i służą do ciepłej wody użytkowej oraz cyrkulacji. Złączki muszą odpowiadać średnicy, grubości ścianki i klasie konkretnego przewodu.
Jak zamówić potrzebną długość?
Dla rury sprzedawanej na metry ilość 1 w koszyku oznacza 1 m. Ilość 12 oznacza odcinek 12 m wybranego wariantu. Nie musisz wpisywać długości w uwagach ani uzgadniać cięcia. Długość jednego odcinka podlega ograniczeniom technicznym danego wariantu.
Czy maksymalna długość zwoju to długość każdego pełnego kręgu?
Nie. Katalog podaje maksymalną długość zwoju dla danego wymiaru i sposobu pakowania. Nie potwierdza, że każdy dostępny krąg magazynowy ma właśnie tyle metrów. Faktyczna długość nieciętego kręgu musi wynikać ze specyfikacji dostawy; zakup na metry pozostaje zakupem odcinka według ilości w koszyku.
Czym różni się wymiar przewodu od DN i wymiaru płaszcza?
Zapis np. 32 × 2,9 oznacza średnicę zewnętrzną i grubość ścianki przewodu PEXa w mm. DN jest średnicą nominalną, a liczba po ukośniku identyfikuje wielkość płaszcza systemu. Dokładny wymiar D × s1 płaszcza podajemy osobno zgodnie z tabelą producenta.
Czy wystarczy dobrać rurę do mocy pompy ciepła?
Dobór wymaga również przepływu, długości trasy, temperatur, dostępnego sprężu i dopuszczalnego spadku ciśnienia. Sama moc urządzenia lub średnica gwintu nie wystarczają do prawidłowego wyboru rury.
Czy można zwrócić rurę ciętą według zamówienia?
Odcinek przygotowany według indywidualnej długości z zamówienia nie podlega odstąpieniu od umowy bez podania przyczyny. Nie ogranicza to praw do reklamacji towaru niezgodnego z umową.
Porównaj FLEXSTAR i CALPEX oraz sprawdź FAQ →
Źródło parametrów: katalog projektowy BRUGG CALPEX, karty CPX 1.100, 1.105, 1.106, 1.110, 1.125 i 1.220, wydanie 12.2020. Dane katalogowe nie są potwierdzeniem stanu magazynowego ani długości konkretnego nieciętego kręgu.
Dobierz do wybranej rury
Złączki dobieramy do przewodu PEX, a zakończenia do układu przewodów i płaszcza. Alternatywny system wymaga sprawdzenia warunków pracy i montażu.
Wybrany wymiar: (32+32, 25+20) / 142
